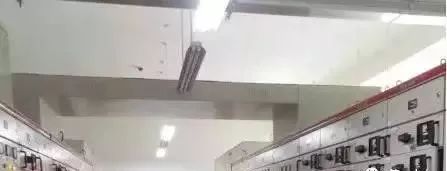

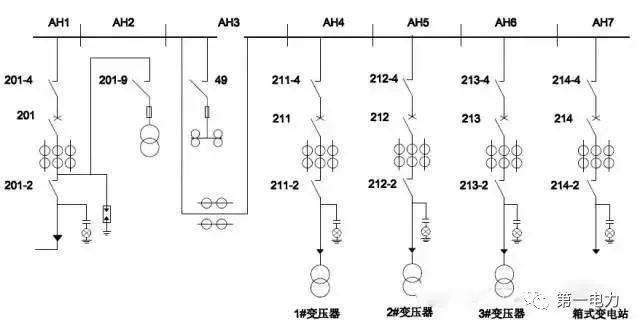

基于工程實例，圖文解讀10kV配電室內?①高壓設備②變壓器③低壓設備④直流設備⑤電纜⑥母線，看看分別都包含什么設備?

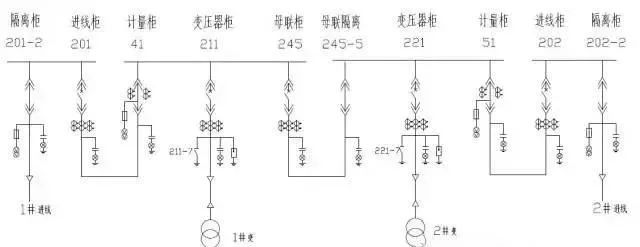

　　中置柜中高壓斷路器

　　環網柜內負荷開關

　　高壓柜內CT、PT、零序CT

　　高壓避雷器

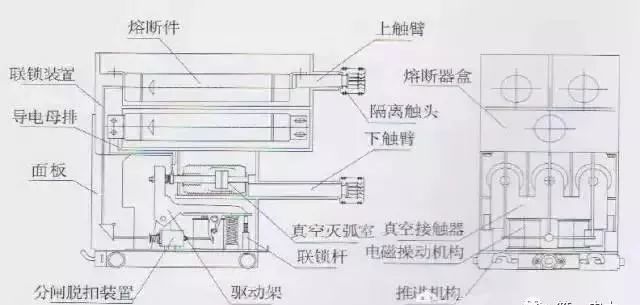

　　高壓熔斷器

　　高壓接地開關

　　綜合保護裝置

　　高壓儀表室其他裝置

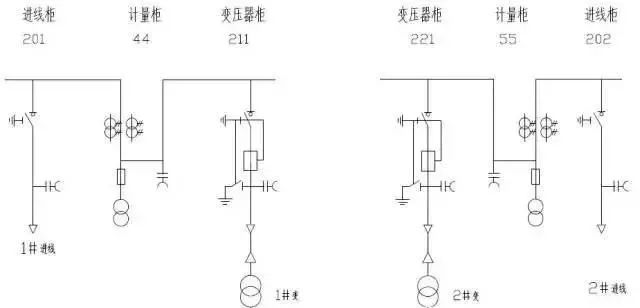

　　常見高壓柜柜型

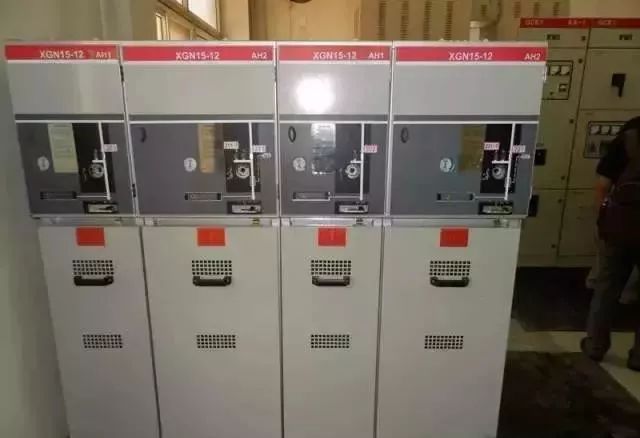

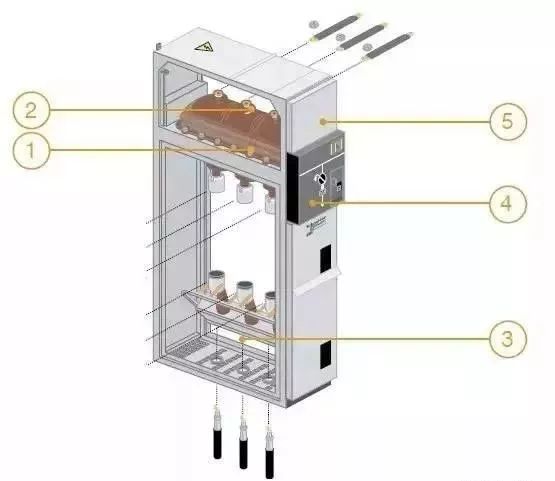

　　(1)環網柜-負荷開關柜

　　用于低基配電室或變壓器容量小于1250kVA的高基配電室。

　　常用配電柜型號：HXGN15-12、Safe-Ring(ABB)、SM6(施耐德)

　　1開關間隔;2母線間隔;

　　3電纜間隔;4操作機構間隔;

　　5控制保護間隔

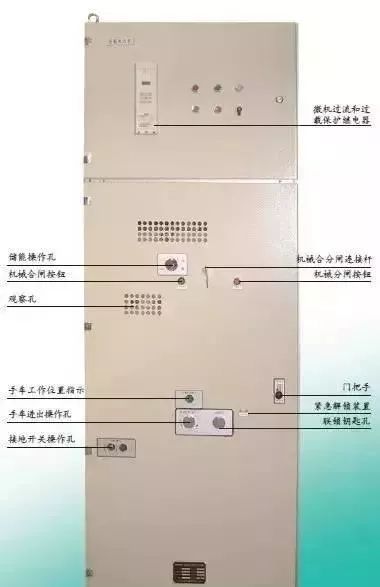

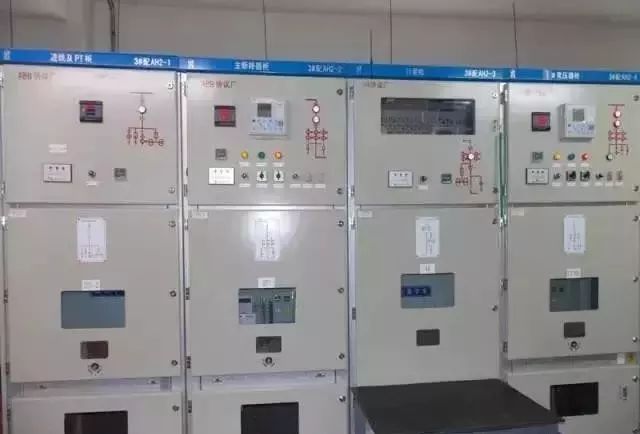

　　(2)中置柜-斷路器柜

　　用于高基配電室內(一般單臺變壓器容量大于1250kVA以上使用)。

　　常用型號：KYN28-12，UniGear ZS1(ABB)、Mvnex(施耐德)

　　常用斷路器型號：VD4(ABB)、VS1(國產)

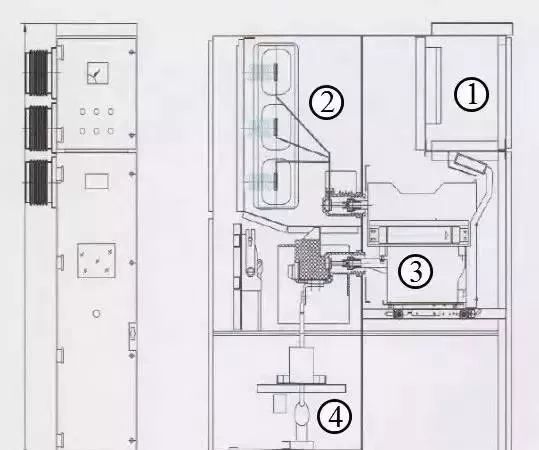

　　1二次儀表室;2母線室;

　　3斷路器手車室;4電纜室

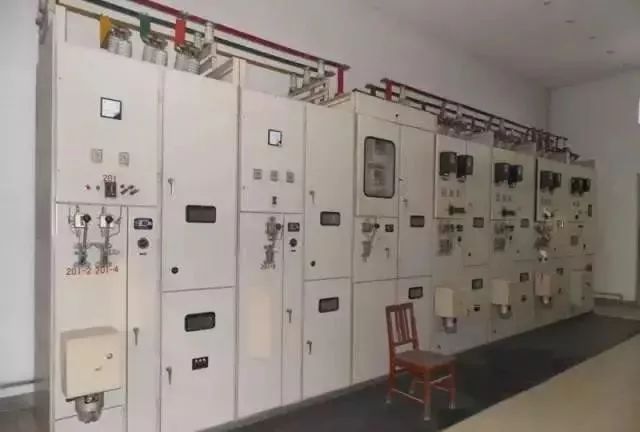

　　(3)固定式配電柜

　　在較老配電室常見：GG1A-12(F)

　　(4)其他各廠家衍生的自主開發柜型

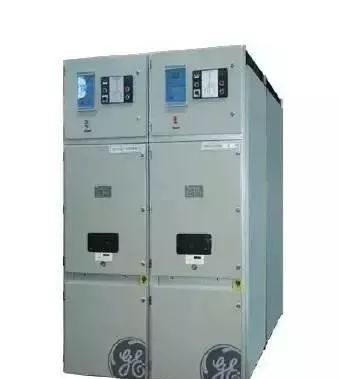

　　通用公司 P/VⅡ柜

　　西門子授權江蘇華鵬生產8BK88柜

　　開關柜“五防”概念

　　防止帶負荷合閘

　　防止帶負荷拉刀閘

　　防止帶電掛接地線

　　防止帶接地線合閘

　　防止誤入帶電間隔

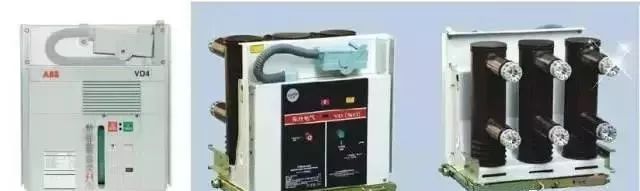

　　2、高壓斷路器(ABB-VD4、國產-VS1 、施耐德-EV12s )

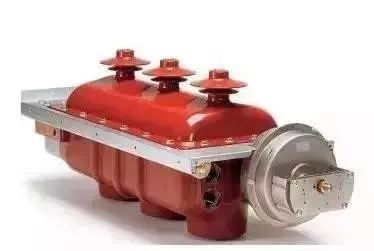

　　3、高壓負荷開關(ABB-SFG)

　　高壓負荷開關具有簡單的滅弧裝置，能通斷一定的負荷電流和過負荷電流，但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。

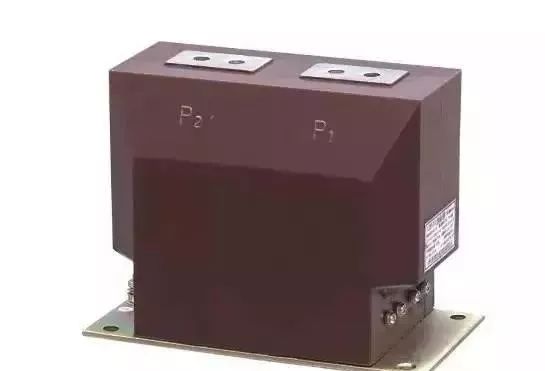

　　4、10kV電流互感器(LZZBJ9-10)

　　環氧樹脂真空澆注支柱式結構電流互感器 用于電流、電能測量和繼電保護用。

　　常用變比：100/5、150/5、200/5、250/5等

　　測量精度：計量用(0.2、0.5、0.2S、0.5S);保護用(5P10、10P10)

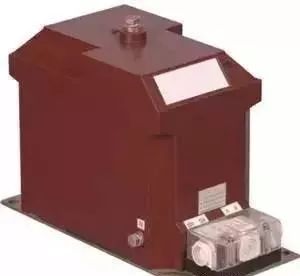

　　5、10kV電壓互感器(JDZ10-10A)

　　環氧樹脂澆注式電壓互感器把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。

　　常用變比：10/0.1kV

　　高壓柜內電壓互感器常規將10kV變?yōu)?00V。

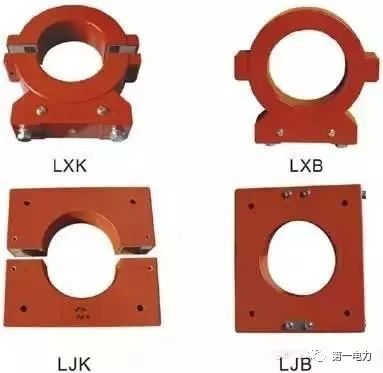

　　6、零序電流互感器(LJK100J 100/5)

　　當電路中發生觸電或漏電故障時，互感器二次側輸出零序電流，使所接二次線路上的設備保護動作。

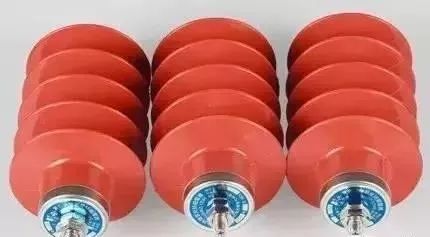

　　7、氧化鋅避雷器HY5WZ2

　　利用氧化鋅良好的非線性伏安特性，在正常工作電壓時流過避雷器的電流極小(微安或毫安級);當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。

　　出線柜：HY5WZ2-17/43.5

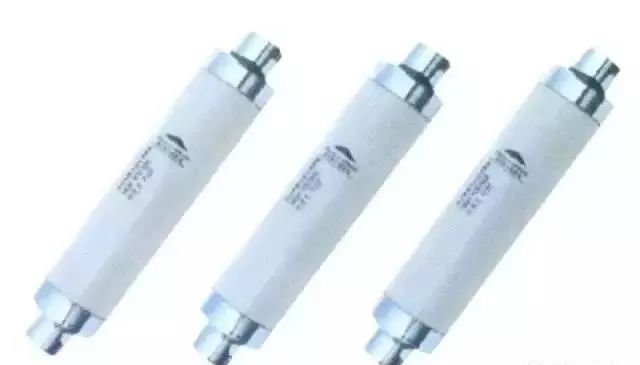

　　8、高壓熔斷器

　　熔斷器是最簡單的保護電器，它用來保護電氣設備免受過載和短路電流的損害。

　　保護變壓器：SFLAJ-12kV

　　保護電壓互感器：XRNP-12/0.5

　　戶外跌落式：HRW12-10

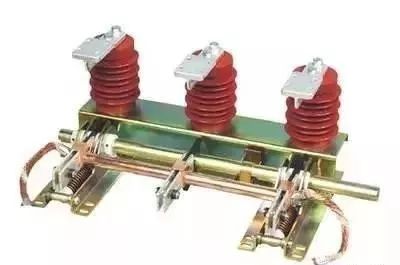

　　9、高壓接地開關(JN15-12/31.5)

　　使用于12kV及以下交流50Hz的電力系統中，可與各種型號高壓開關柜配套使用，亦可作為高壓電器設備檢修時接地保護用。

　　10、綜合保護裝置

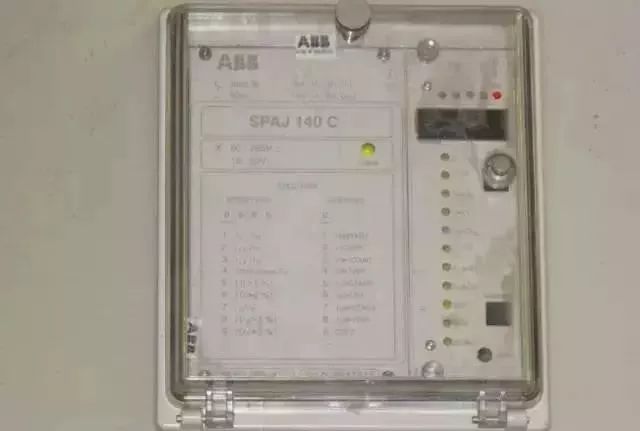

　　ABB-140C

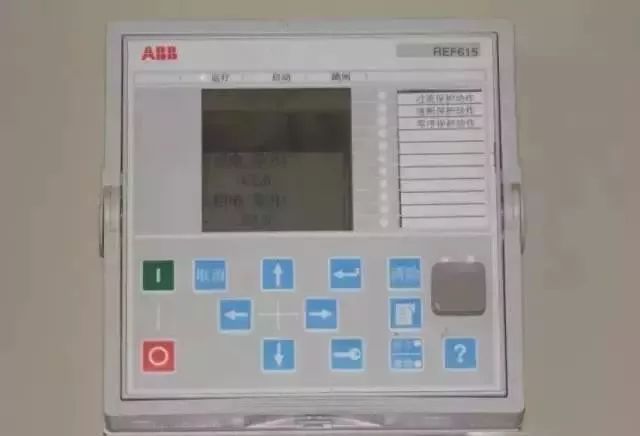

　　ABB-REF615

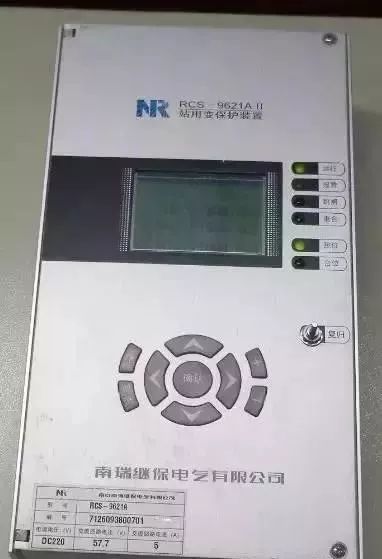

　　南瑞PCS9621A

　　綜合保護裝置概念：集保護、測量、監視、控制、人機接口、通信等多種功能于一體;代替了各種常規繼電器和測量儀表，節省了大量的安裝空間和控制電纜。

　　功能：在故障狀態下啟動保護動作，輸出保護信號。

　　安裝位置：進線柜、出線柜、母聯柜(有斷路器的柜內)。

　　保護的類型：

　　過流保護：短時間的電流增大，一會兒就恢復了不斷電，如無法恢復就斷電。(時間)

　　速斷保護：電流突然增大，不斷電會燒壞設備。

　　零序保護：測量通過三相的線電流和，達到預設值時動作。

　　變壓器保護信號：變壓器高溫報警、變壓器超溫跳閘、變壓器開門動作、輕瓦斯、重瓦斯(由變壓器引來)

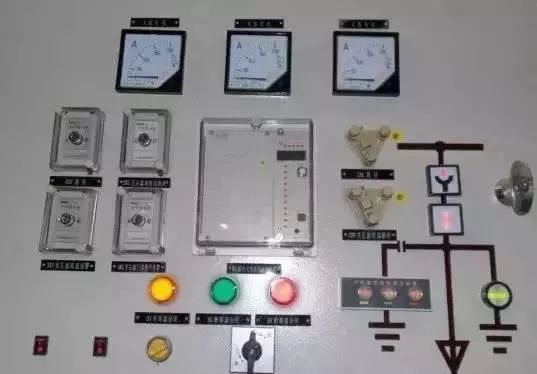

　　11、高壓柜儀表室

　　1計量表;2信號繼電器;3綜合保護裝置;4檢修壓板;5位置指示燈;6分合閘狀態指示燈;7帶電指示器;8照明開關;9加熱開關;10手動操作開關;

　　干式變壓器

　　油浸式變壓器

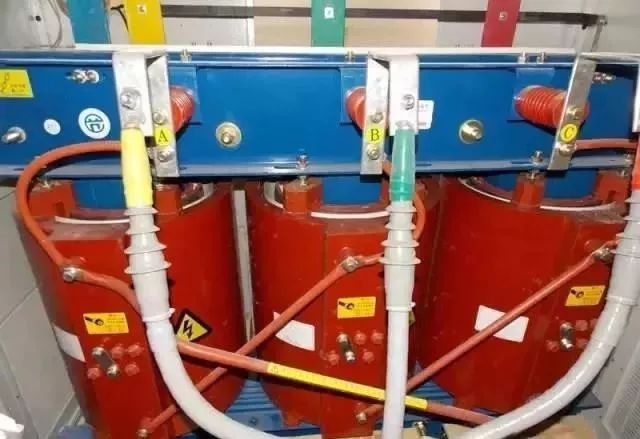

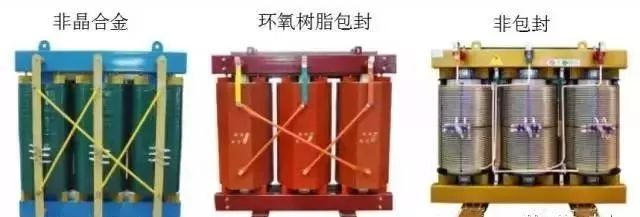

　　1、干式變壓器

　　內部材質：硅鋼片(環氧樹脂包封(SCB)、非包封(SGB))

　　內部材質：非晶合金(SCBHR)

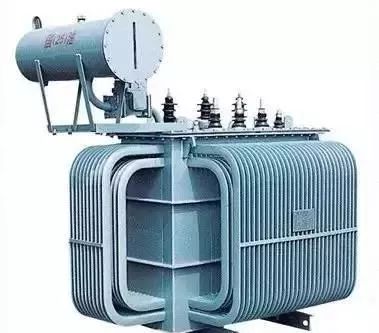

　　2、油浸式變壓器(S11)

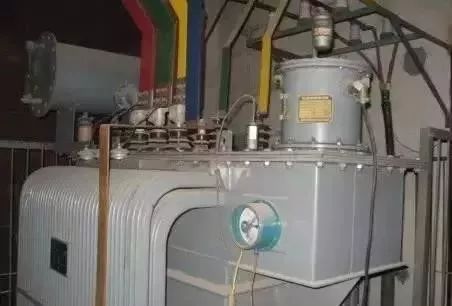

　　室內油浸變壓器

　　室外油浸變壓器

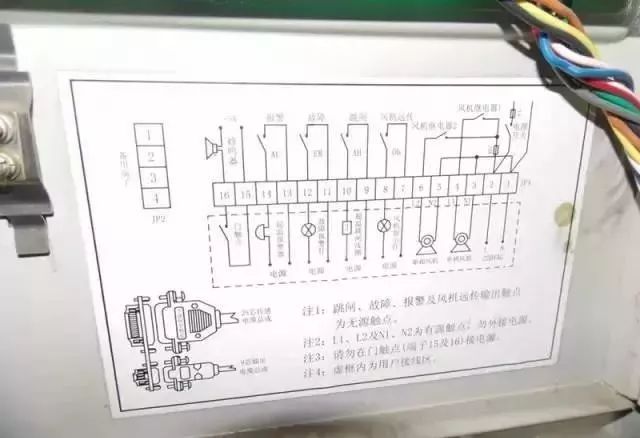

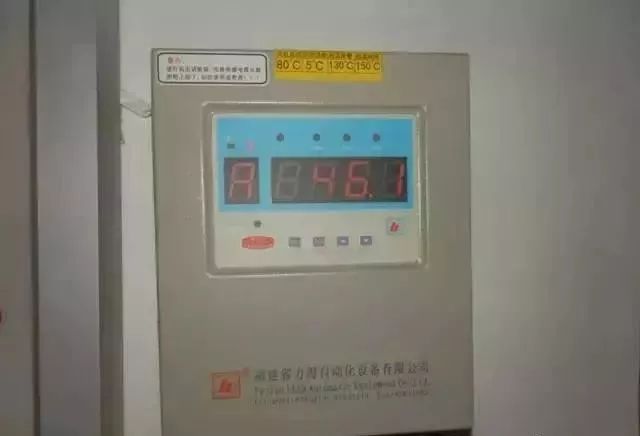

　　變壓器溫控器功能：

　　顯示變壓器繞組內溫度

　　控制風機啟停

　　向高壓柜發出保護信號(高溫保護、超溫跳閘、變壓器開門動作)

　　變壓器損耗：

　　銅損(空載時發生)

　　銅損是指變壓器線圈電阻所引起的損耗。當電流通過線圈電阻發熱時，一部分電能就轉變?yōu)闊崮芏鴵p耗。由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損。

　　變壓器的銅損通常被稱作短路損耗或可變損耗。

　　鐵損(有電流通過時發生)

　　一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能。

　　二是渦流損耗，當變壓器工作時。鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流。渦流的存在使鐵芯發熱，消耗能量。

　　低壓柜柜型

　　低壓柜內斷路器、刀閘

　　低壓柜內電流互感器

　　低壓柜內電抗器、電容器

　　功率因數控制器

　　熔斷器、接觸器

　　熱繼電器

　　浪涌保護器

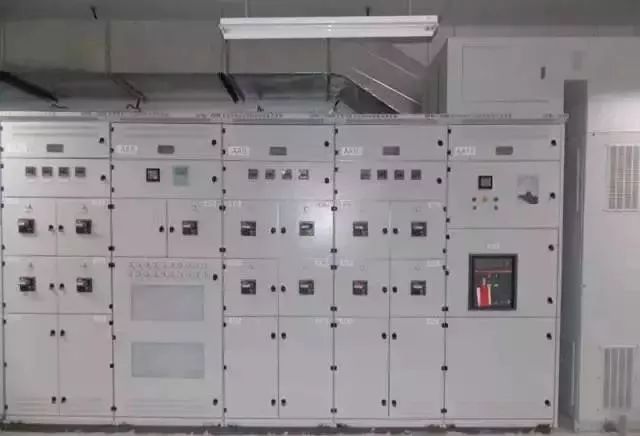

　　1、380V常用低壓配電柜柜型

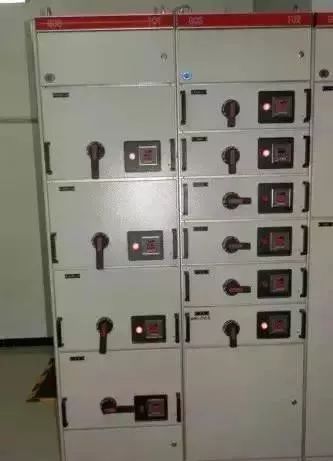

　　(1)低壓抽出式配電柜：GCK、GCS、MNS

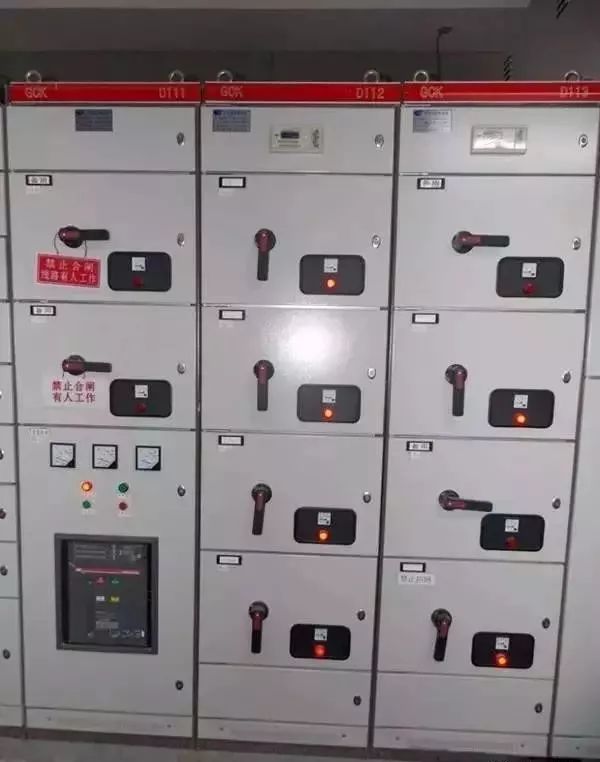

　　(GCK)

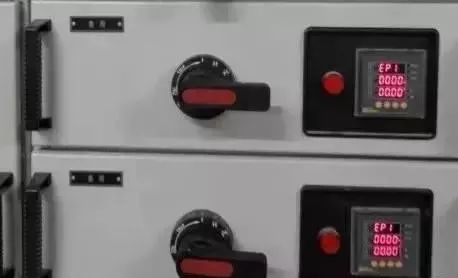

　　手柄只有分閘、合閘兩個位置

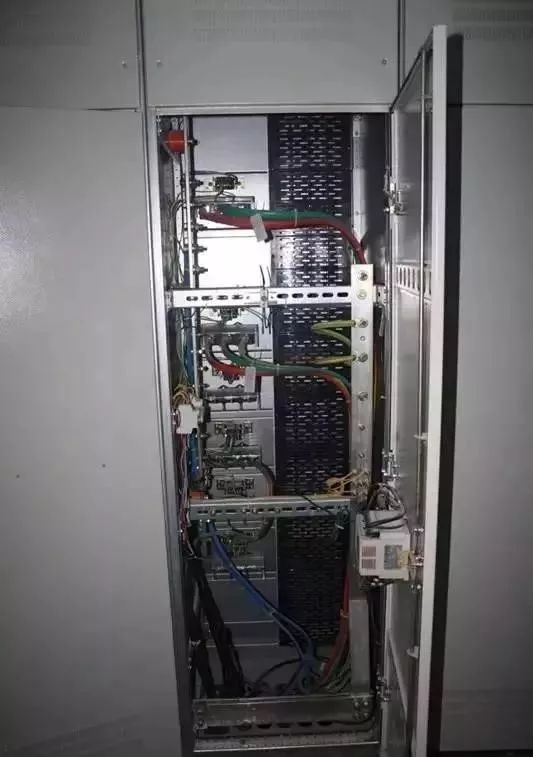

　　GCK柜柜后，已安裝電纜

　　(GCS)

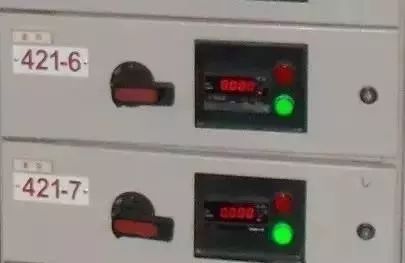

　　手柄有工作、分閘、試驗、隔離、抽出位置

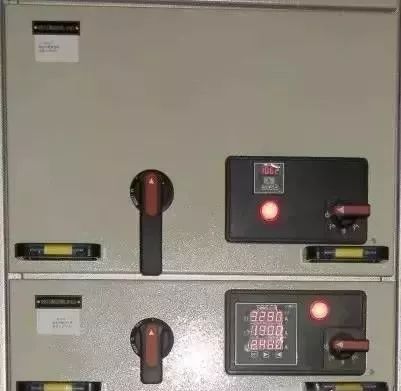

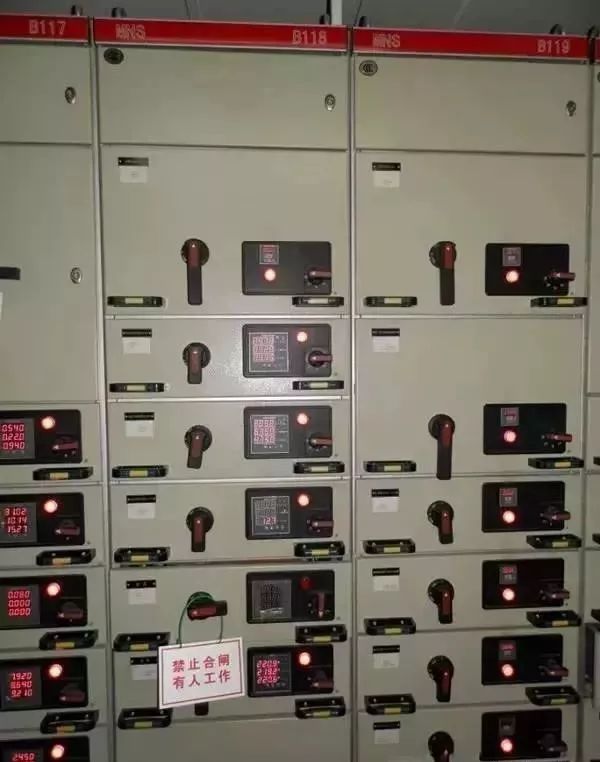

　　(MNS)

　　手柄分兩個，主手柄為分合閘位置，副手柄為試驗、隔離、抽出位置

　　GCK、GCS、MNS柜的主要區別：

　　GCK、GCS柜國內自主設計開發，MNS柜從ABB公司引進。

　　GCK、GCS采用8MF型材，MNS采用C型材。

　　GCK最小模數為1個單元，GCS最小模數為1/2個單元，MNS最小模數為1/4個單元。

　　GCK每面柜子最多9層，GCS每面柜子最多11層，MNS每面柜子最多9層并可以做成雙面。

　　(2)低壓固定式開關配電柜：JYD、GGD

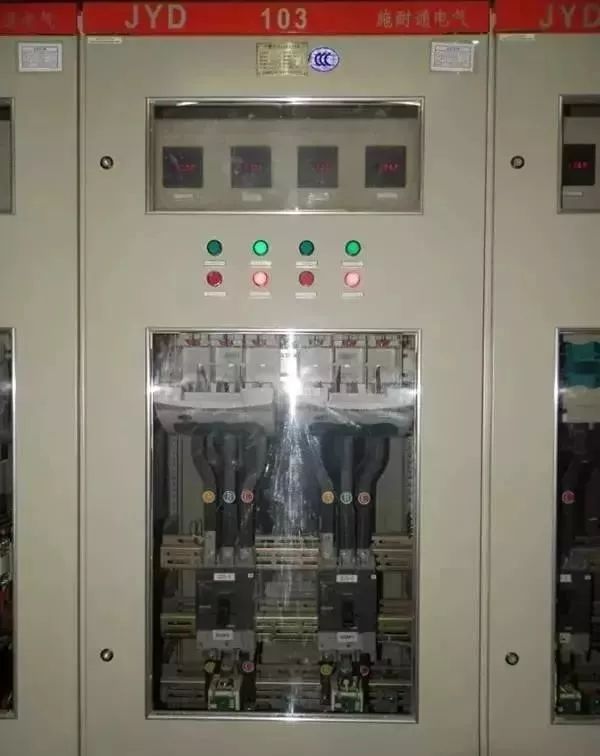

　　(JYD)

　　(GGD)

　　(3)全封閉分割式配電柜：GFB2-2008(新柜型用于低基配電室)

　　(GFB)

　　(4)照明或動力配電箱：PGL(配電內室較少使用)

　　(5)其他廠家原裝配電柜

　　施耐德原裝柜

　　2、斷路器

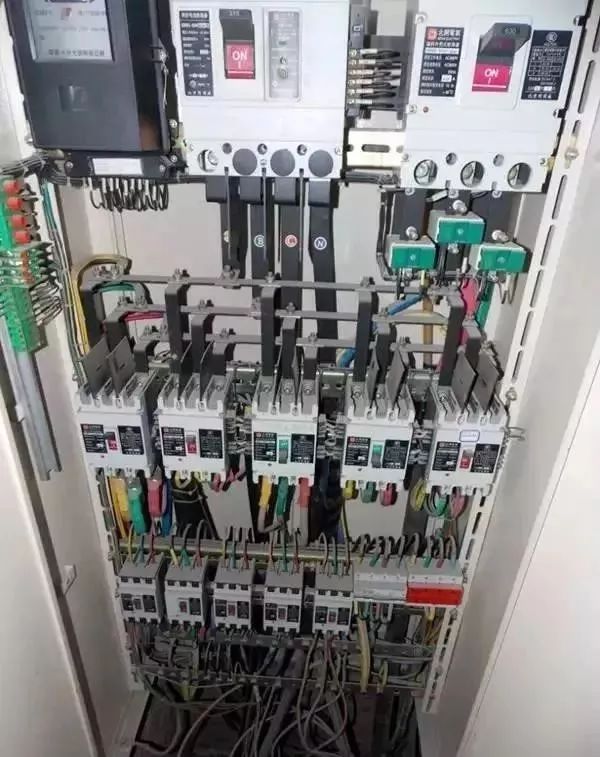

　　(1)低壓斷路器

　　能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異?；芈窏l件下的電流的開關裝置。

　　技術指標：In額定電流、ICU額定短路分段能力、ICS額定運行短路分斷能力、ICW短時耐受電流

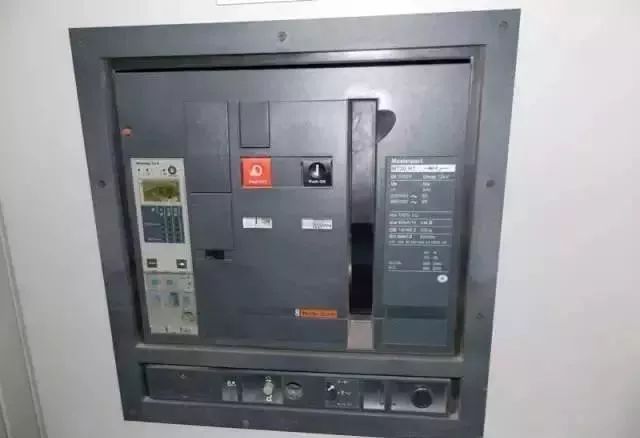

　　(2)萬能斷路器(框架開關)

　　額定電流在630A以上，最高可至6300A。

　　內部附件：輔助觸頭、報警觸頭、分勵脫扣器、欠電壓脫扣器、合閘線圈

　　(3)塑殼斷路器(63A-630A)

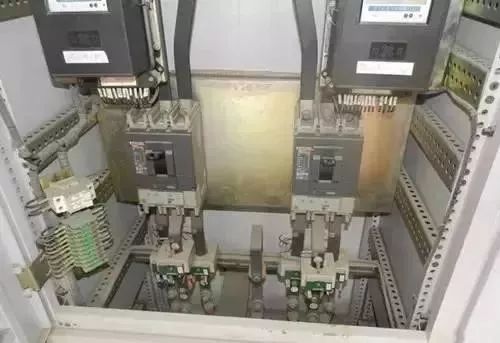

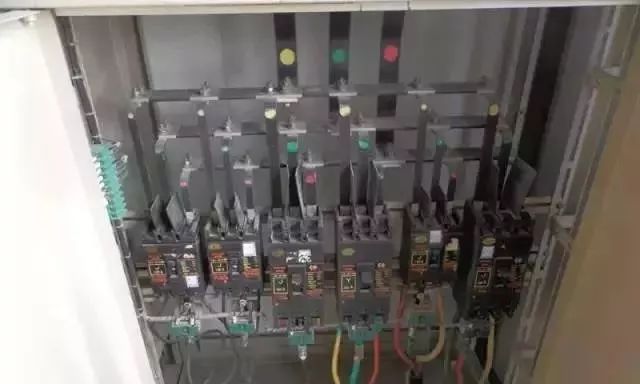

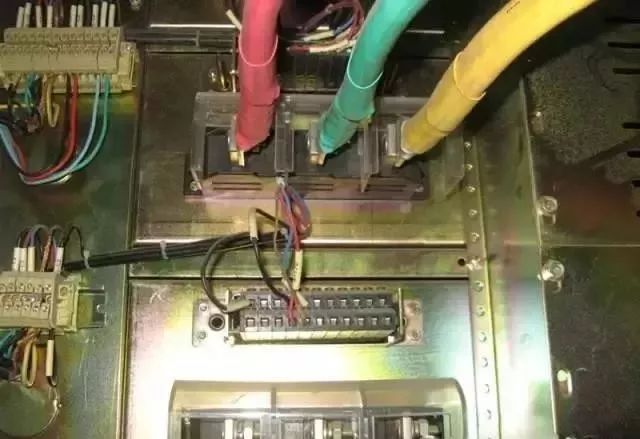

　　抽屜柜斷路器安裝方式

　　固定式安裝斷路器

　　(4)微型斷路器(63A以下)

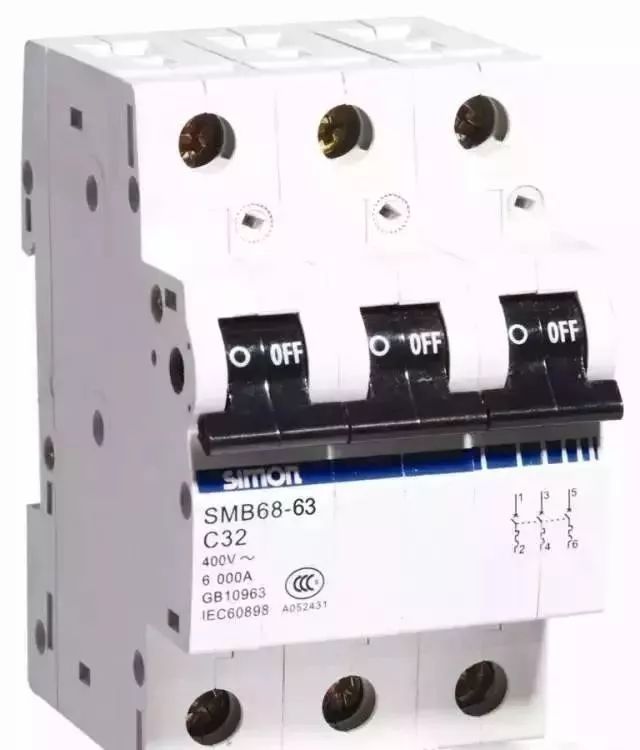

　　三相微型斷路器

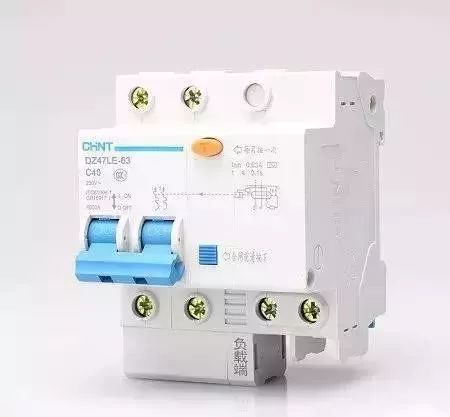

　　漏電保護開關

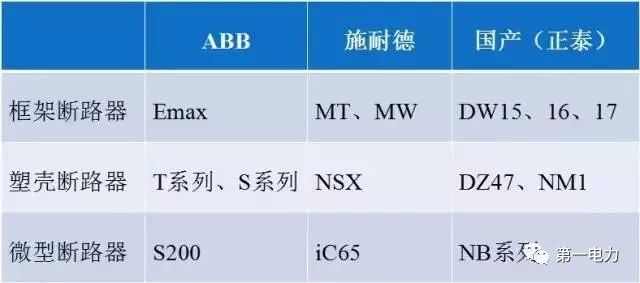

　　斷路器型號匯總

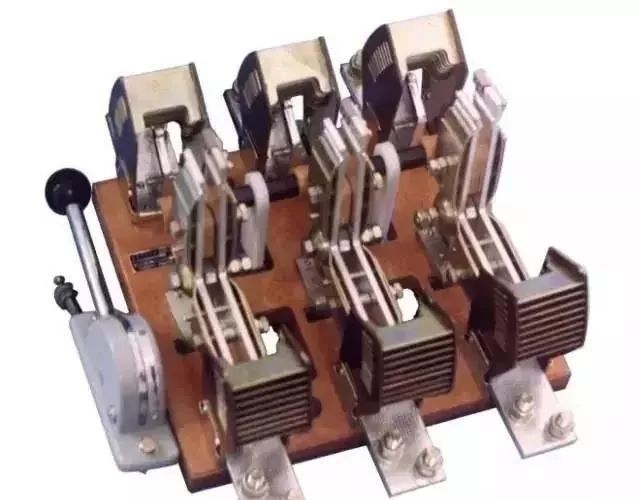

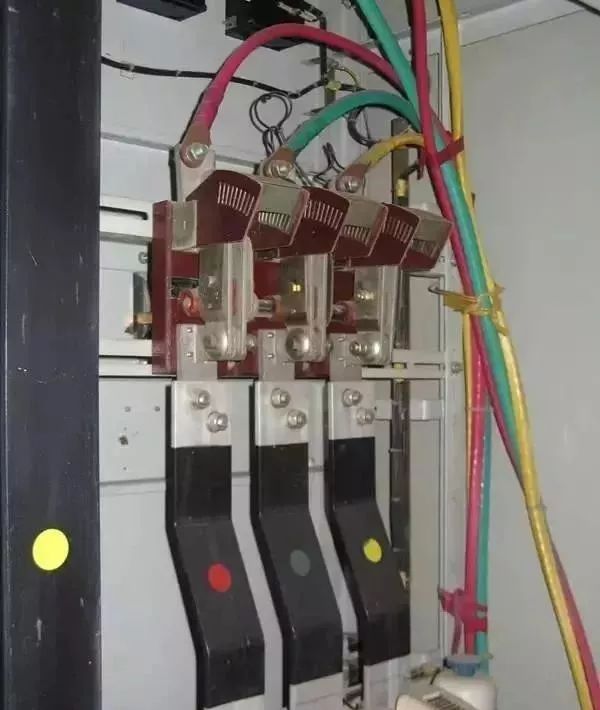

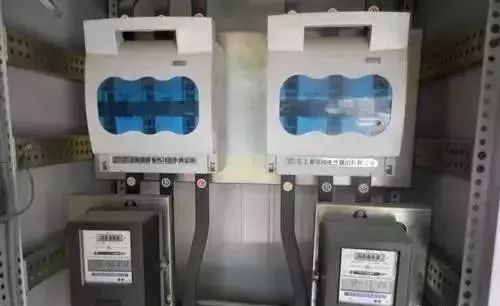

　　3、刀閘

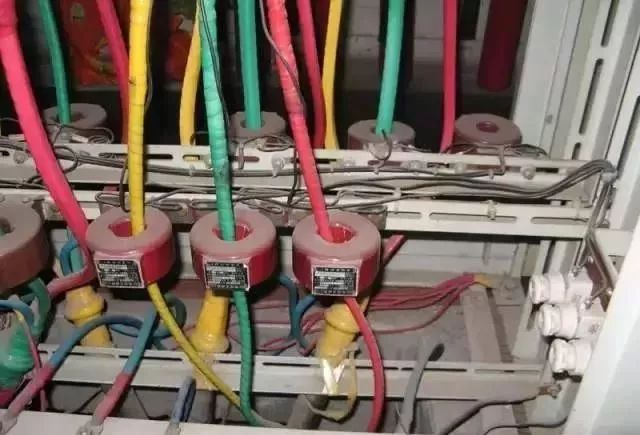

　　4、電流互感器

　　電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器串聯。

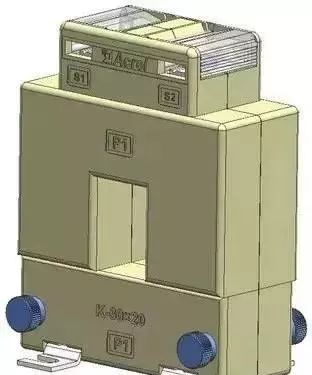

　　常用電流互感器樣式：羊角式(一般用于供電公司低壓計量)、穿心式、開口式

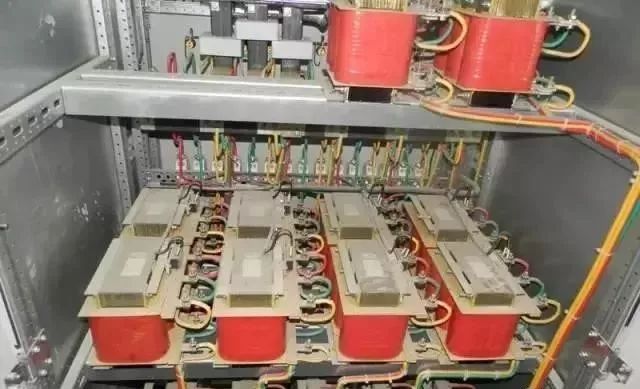

　　5、電抗器

　　作用：抑制供電系統的高次諧波，用來保護電容器。

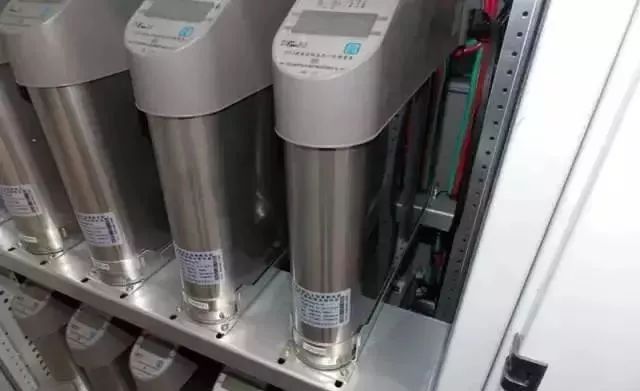

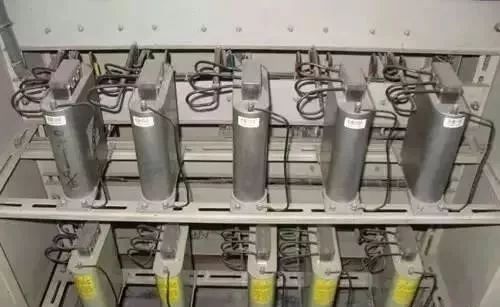

　　6、電容器

　　作用：提高功率因數。

　　配置原則：變壓器容量的1/3。

　　7、功率因數控制器(ABB-RVC)

　　作用：控制電容器的投切時間及順序。

　　電容器運行方式：順序投入，先投先分。

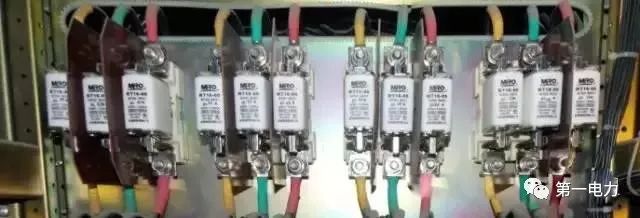

　　8、熔斷器

　　作用：熔斷器所能保護的主要還是電容器的外部連接端子及投切設備(交流接觸器、熱繼電器和復合開關)所發生的短路故障。

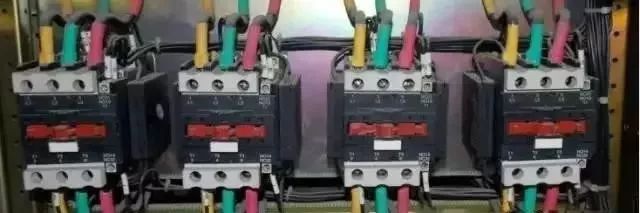

　　9、接觸器(電容器專用)

　　作用：投入或切除低壓并聯電容器。接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓。

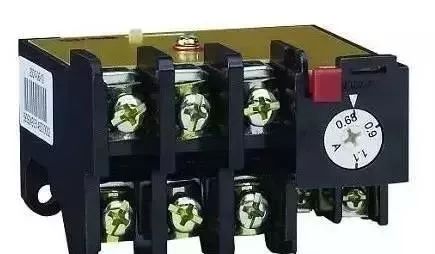

　　10、熱繼電器

　　工作原理：由于流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現過載保護。

　　電容器的損壞主要是由于過壓或短路所造成，過載影響較小，而熱繼主要用于電機的過載保護，所以，用熱繼保護電容不適合。

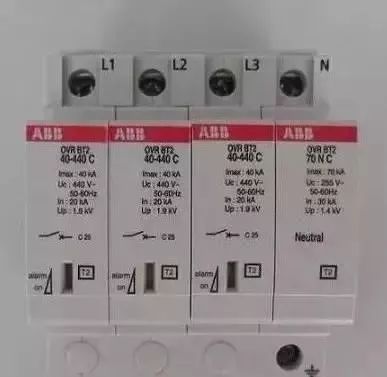

　　11、浪涌保護器(電涌保護器)

　　簡稱(SPD)，對雷電影響或其他瞬時過壓的電涌進行保護，適用間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。

　　充電柜

　　電池柜

　　中央信號屏

　　用途：為高壓柜提供操作電源、控制電源。

　　技術參數：電壓等級(110V、220V);電池容量(7Ah~2000AH)

　　組成：充電柜、電池柜、中央信號屏

　　安裝位置：值班室或便于運行人員觀察的地方

　　生產廠家：海泰林科技

　　直流系統一般均設置485通訊接口。

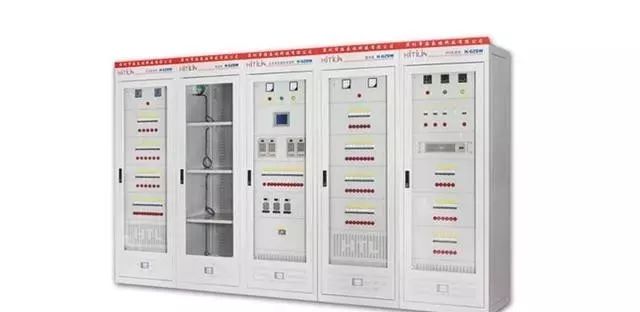

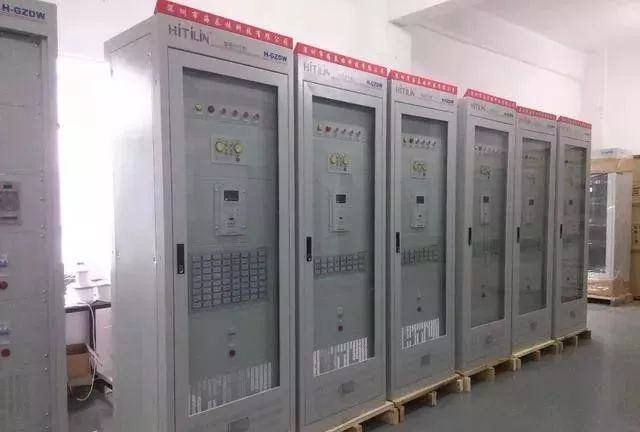

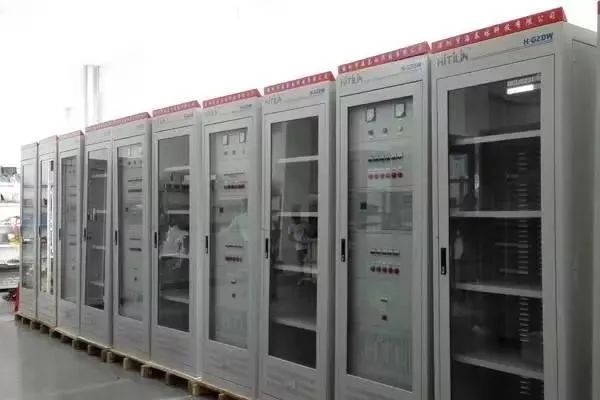

　　▲海泰林直流屏

　　1、直流屏(充電柜)

　　由配電室低壓側兩段母線分別引兩路交流電源，向電池充電。

　　由整流模塊及電池引出直流電源向高壓側保護及控制回路輸出電源。

　　▲海泰林直流屏

　　2、電池柜

　　電池間為2V或12V串聯方式而出110V、220V系統。

　　3、中央信號屏內光子牌

　　高壓柜內綜保、開關等設備發出相應故障信號，或充電柜發出報警信號，對應光字牌上的指示燈亮起，報警鈴響。按下復位鍵恢復正常。

　　▲智能中央信號屏

　　10kV配電室電纜

　　YJY、YJV電纜

　　VV電纜

　　BV、BVR電線

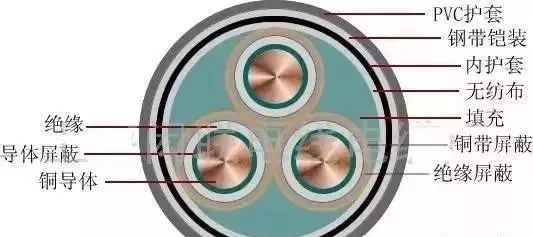

　　1、YJY、YJV電纜

　　YJY——交聯聚乙烯絕緣聚乙烯護套電力電纜

　　YJV——交聯聚乙烯絕緣聚氯乙烯護套電力電纜

　　前面加ZRC-(阻燃)、NH-(耐火)、WDZN-(低壓無鹵阻燃耐火)

　　后面加22下角標為：鎧裝電纜

　　10kV電纜：ZRC-YJY-3*150

　　低壓電纜：ZRC-YJV-4*240;ZRC-YJV-4*185+1*95

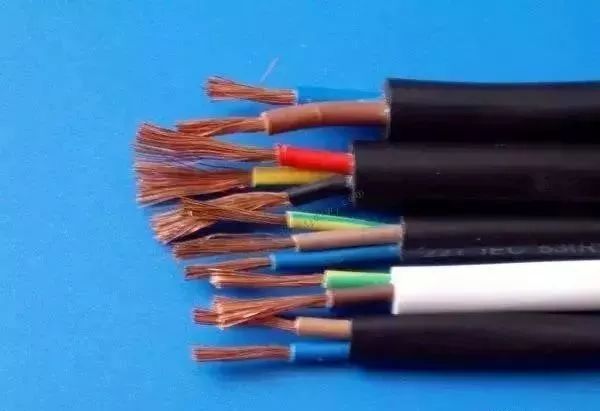

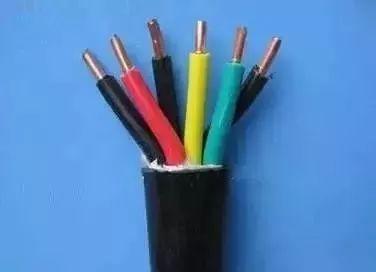

　　2、VV電纜(一般25mm以下使用)

　　銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

　　前面加K(控制電纜)、R(軟線)

　　后面加P(銅屏障)

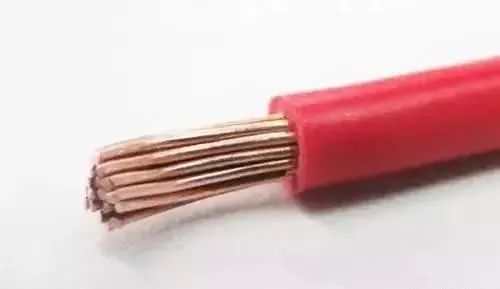

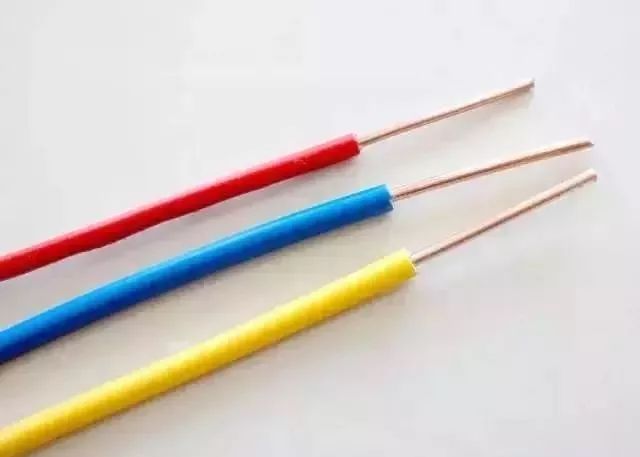

　　3、BV、BVR電線

　　銅芯聚氯乙烯絕緣(軟)電線，型號：1.0、1.5、2.5

　　10kV配電室母線

　　密集母線

　　空氣母線

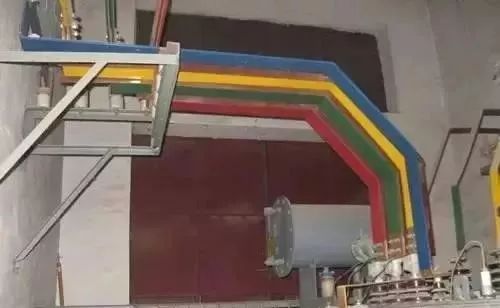

　　裸母線

　　密集母線

　　空氣母線

　　裸母線

　　低壓配電系統接地方式

　　TN

　　TT

　　IT

　　國際標準IEC60364區分了三類不同的接地系統，使用兩個字母代號表示TN，TT和IT。

　　第一個字母表示供電設備(發電機或變壓器)與地的連接： T 將一點直接與地相接，I 沒有與地相接的點。

　　第二個字母表示提供給用電設備的與地連接： T 將一點直接與地相接。 N 在安裝位置直接與接地的中性點相接。

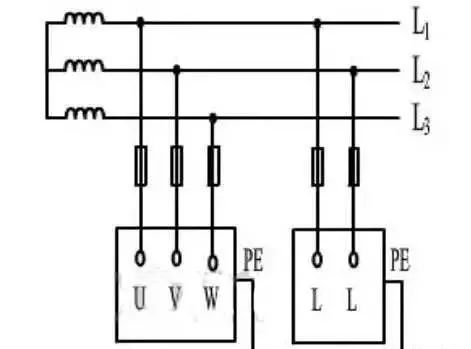

　　1、IT系統

　　電源不接地，電氣設備外露可導電部分可直接接地。

　　使用場所：供電連續性要求較高，如應急電源、醫院手術室等。

　　2、TT系統

　　電源中性點直接接地，所有設備的外露可導電部分均經各自的保護線PE分別直接接地。

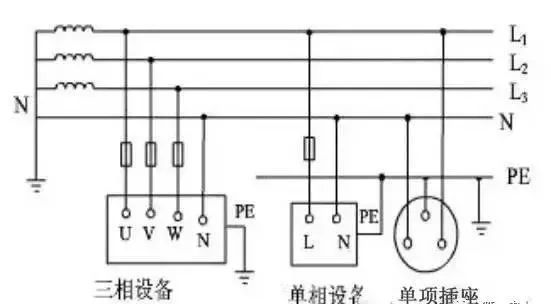

　　3、TN系統

　　所有電氣設備的外露可導電部分均接到保護線上，并與電源的接地點相連，這個接地點通常是配電系統的中性點。

　　分為：TN-C、TN-S、TN-C-S
